Airbag Arıza Kodları Rehberi
Airbag lambası yandığında çoğu sürücü önce "hangi kod var" diye soruyor; ancak tek başına kod okumak, arızayı çözmez. Airbag arıza kodları, SRS beyninin (ECU) hangi devrede beklenmeyen bir değer gördüğünü söyler; kodu doğru yorumlamak için ölçüm gerekir. Vizyon Oto Airbag olarak İstanbul'da airbag ve gösterge elektroniği üzerine çalışıyoruz; aracınızdaki kodu bize ileterek ön değerlendirme almak için +90 530 303 64 82+90 530 303 64 82 numarasından bize ulaşabilirsiniz.
Airbag arıza kodları, arızanın kendisi değil adresidir. Kod silmek tamir değildir; kalıcı hafızadaki kod, arıza giderilmedikçe yeniden yanar. Doğru okuma sırası şudur: kodu oku, devreyi ölç, kaynağı bul, onar, en son sil ve yeniden tara. Kod tanımları üreticiye göre değişir; aynı kod farklı bir markada farklı devreye işaret edebilir.
Bu belirtiler varsa geç kalmayın
Arıza kodu kaydeden bir araçta genellikle birkaç belirti bir arada görülür. Aşağıdakilerden birini fark ettiyseniz, kodun üzerine gitmenin zamanı gelmiş demektir.
- Airbag (SRS) lambası kontak açıldıktan sonra 5-6 saniyeyi geçiyor ve sönmüyor.
- Lamba yolda kendiliğinden yanıp sönüyor, sonra sabit yanıyor.
- Diyagnostik taramasında B, U veya C ile başlayan kodlar listeleniyor.
- Hata kaydı silindikten kısa süre sonra aynı kod geri geliyor.
- Yolcu koltuğunun "airbag off" göstergesi beklenmedik şekilde yanıyor.
- Koltuk altı soketine dokunulduğunda lamba sönüp yeniden yanıyor.
- Direksiyon çevrilirken korna veya direksiyon tuşları kesintili çalışıyor.
- Kaza sonrası onarım yapılmış ama beyindeki kayıt silinmemiş görünüyor.
- Araçta nem, rutubet veya geçmişte su alma izi bulunuyor.
- Muayenede SRS ikaz lambası gerekçesiyle kusur yazıldı.
Kodlar nasıl okunur ve nasıl yorumlanır?
OBD-II kod yapısı ve harf grupları
Arıza kodları beş karakterden oluşur ve ilk harf, kodun hangi sistem grubuna ait olduğunu gösterir. Bu gruplama, arızayı doğru yönde aramaya başlamak için pratik bir haritadır. Kodun kalan haneleri, devreyi ve arıza tipini tanımlar.
| Grup | Kapsam | Airbag ile ilişkisi |
|---|---|---|
| B0xxx | Gövde devreleri | Doğrudan ilgili: ateşleyici, sensör, gergi ve devre arızaları. |
| B1xxx / B2xxx | Üreticiye özel gövde kodları | Beyin içi hatalar, kalibrasyon ve kaza kaydı başlıkları burada görülür. |
| U0xxx | Modüller arası haberleşme | SRS beyniyle veri alışverişi kesildiğinde kaydedilir. |
| C0xxx | Şasi (ABS/ESP, fren) | Çarpışma sinyali ve ivme verisiyle dolaylı ilişkilidir. |
| P0xxx | Motor ve şanzıman | Doğrudan airbag arızası değildir; düşük voltaj gibi ortak nedenlerde birlikte görülür. |
Yaygın kodlar ve anlamları
Aşağıdaki tablo, atölyede en sık karşılaştığımız kodları ve bu kodların pratikte hangi kaynağa çıktığını özetler. Kod metinleri markadan markaya değişebildiği için tabloyu bir teşhis değil, yön bulma aracı olarak okumak gerekir.
| Kod | Yaygın okunuşu | Pratikte tipik kaynak |
|---|---|---|
| B1000 | Beyin (ECU) iç hatası; bazı markalarda kalıcı kayıt başlığı | Besleme ve şase sorunları, nem hasarı, beyin içi donanım veya hafıza bozulması |
| B1193 | Kaza kaydının hafızada durduğu yönünde raporlanır | Kaza sonrası beyinde kalan çarpışma kaydı; kayıt silinmeden sistem devreye girmez |
| B1620 | Yan hava yastığı veya emniyet kemeri gergi devresiyle ilişkili raporlanır | Koltuk altı soketi, koltuk içi tesisat, gergi devresi veya yan modül bağlantısı |
| B0091 | Yan darbe (çarpışma) sensörü devresi | Kapı veya direk içindeki yan darbe sensörü, soketi ve tesisatı |
| U0151 | Kısıtlama sistemleri modülüyle haberleşme kaybı | CAN hattı, besleme ve şase bağlantıları, beyin konnektörü, modülün kendisi |
| C108F | Şasi tarafında raporlanan çarpışma veya ivme verisi kaynaklı kod | ABS/ESP ünitesi ile SRS beyni arasındaki sinyal, ivme sensörü verisi, ortak besleme |
Bu kodların ortak özelliği, çoğunun tek bir parçayı değil bir devreyi işaret etmesidir. Örneğin bir yan darbe sensörü kodu; sensörün kendisinden, soketinden, kablosundan veya beyin tarafındaki bağlantıdan kaynaklanabilir. Devreyi ölçmeden parça değiştirmek, kodu geçici olarak susturup arızayı saklar.

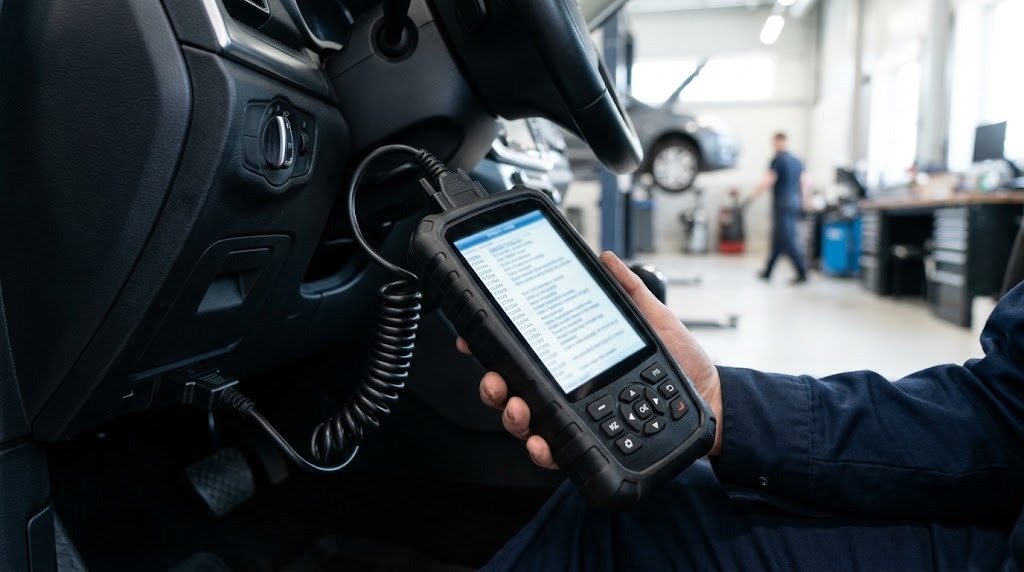

Kod okuma adımları ve standart kanallar
Günümüz araçlarında standart OBD-II soketi üzerinden temel okuma yapılabilir; sokette 16 numaralı pin besleme, 4 ve 5 numaralı pinler şase, 6 ve 14 numaralı pinler yüksek hızlı CAN hattıdır. Standart okuma modları arasında kayıtlı kodlar, bekleyen kodlar ve kalıcı kodlar ayrı ayrı listelenir. Kalıcı kodlar, arıza giderilip birkaç sürüş çevrimi tamamlanana kadar kendiliğinden silinmez.
Airbag sistemi, standart motor kodlarına göre daha markaya özel bir haberleşme kullanır. Bu nedenle her araçta aynı okuyucu aynı sonucu vermez; bazı markalarda üretici protokolünü destekleyen cihaz gerekir. Eski araçlarda ise kod, gösterge lambasının yanıp sönme sayısıyla okunur. Hangi yöntemle okunursa okunsun, kodun tek başına yeterli olmadığını unutmamak gerekir.
Kod silmek neden tamir değildir?
Hata kaydını silmek, beyin hafızasındaki uyarıyı temizler; ancak devredeki ölçüm hatasını ortadan kaldırmaz. Arıza hâlâ oradaysa kod, çoğu araçta ilk kontak çevriminde veya ilk sürüşte geri gelir. Yani silinen kodun geri gelip gelmemesi, aslında yararlı bir testtir: kod geri geliyorsa arıza aktif, gelmiyorsa geçmiş bir olaya ait olabilir.
Bu ayrımı doğru yapmak için kayıtlı, bekleyen ve kalıcı kodları birlikte okumak gerekir. Ayrıca bazı kodlar, arıza giderilse bile birkaç sürüş çevrimi boyunca "bekleyen" statüsünde kalır. Bu nedenle lamba söndü diye işi bitmiş saymıyor, sistemi yeniden tarayıp doğruluyoruz.
Kod grubundan kaynağa: pratik eşleme
Kod ailesi, arızayı arayacağımız bölgeyi daraltır. Ateşleyici devre kodları genellikle modül, sargı zemberek veya tesisat kaynaklıdır. Sensör devre kodları kapı, direk ve koltuk çevresindeki sensörleri ve soketleri işaret eder. Haberleşme kodları ise genellikle elektronik değil, bağlantı kaynaklıdır: oksitlenmiş pin, gevşek konnektör, düşük voltaj.
Uygulamada gördüğümüz tablo şudur: kodların önemli bir kısmı nem, oksitlenme ve düşük akü voltajından kaynaklanır. Bu yüzden ölçüme her zaman besleme voltajıyla başlıyoruz; çalışır durumda beklenen değer 12-14 volt aralığıdır. Ateşleyici devrelerinde beklenen direnç tipik olarak 2-3 ohm düzeyindedir; bu aralığın dışındaki her ölçüm şüpheli kabul edilir. Ateşleyici devrelerinde beklenen direnç tipik olarak 2-3 ohm düzeyindedir; bu aralığın dışındaki her ölçüm şüpheli kabul edilir. Zamanlama da en az direnç kadar kritiktir: çarpışma kararı 10-20 ms içinde verilir, hava yastığı 30-45 ms içinde şişer ve olayın tamamı yaklaşık 150 ms içinde biter. Devredeki küçük bir gecikme bile bu pencerede sonucu değiştirir. Kod ailelerinin devreye nasıl çevrildiğini airbag sensörü tamiri ve kemer gergi tamiri sayfalarımızda örnekleriyle anlatıyoruz.
Nasıl çalışıyoruz?
Kod okuma bizde işin başlangıcıdır, sonu değil. İzlediğimiz sıra şudur:
- Kodların eksiksiz okunması: Tüm modülleri tarayıp kayıtlı, bekleyen ve kalıcı kodları ayırıyoruz. Kodun hangi koşulda oluştuğunu gösteren donma karesi verileri varsa onları da kaydediyoruz.
- Besleme ve şase kontrolü: Voltajı ve şase bağlantılarını ölçüyoruz; beklenen aralık 12-14 volttur. Düşük voltaj, pek çok kodu aynı anda üretebilir.
- Devre ölçümü: Kodun işaret ettiği devrede direnç, süreklilik ve sinyal biçimi ölçülür. Ateşleyici devrelerinde beklenen aralık 2-3 ohm düzeyindedir.
- Kaynağın belirlenmesi: Sensör, soket, tesisat ve modül sırayla test edilerek arızalı nokta daraltılır. Gerektiğinde bilinen sağlam parçayla karşılaştırmalı test yapılır.
- Onarım: Oksitlenmiş pin temizlenir, kopuk hat onarılır, arızalı sensör veya modül değiştirilir. Kaza kaydı varsa beyin hafızasındaki kayıt usulünce silinir.
- Silme ve doğrulama: Arıza giderildikten sonra kodlar silinir, sürüş çevrimi yapılır ve tüm modüller yeniden taranır. Kod geri gelmiyorsa işlem tamamlanmış sayılır.
Sıralamayı kısaltmıyoruz; çünkü erken silinen bir kod, arızanın kaynağını gizler ve aynı işin tekrar edilmesine yol açar. Sorularınız için +90 530 303 64 82+90 530 303 64 82 numarasından bize ulaşabilirsiniz.
Fiyatı etkileyen faktörler
| Faktör | Fiyata etkisi |
|---|---|
| Kodun işaret ettiği arızanın türü | Bağlantı kaynaklı arızalar en ekonomik gruptur; modül ve tesisat işleri maliyeti yükseltir. |
| Arızanın tek mi, çok mu kodlu olduğu | Birden fazla kod, ortak hat arayışı nedeniyle daha uzun ölçüm gerektirir. |
| Kodun kalıcı mı, geçici mi olduğu | Kalıcı kodlar daha kesin yön verir; aralıklı kodlar ek test süresi ister. |
| Beyinde kaza kaydı bulunması | Kayıt silme ayrı bir işlem kalemidir; patlamış modüller varsa ayrıca değerlendirilir. |
| Parça gerekip gerekmediği | Yalnızca onarım ile parça değişimi arasındaki fark toplam tutarı belirler. |
| Önceki müdahaleler | Direnç eklenmiş veya kesilmiş hatların düzeltilmesi ek işçilik gerektirir. |
| Araç marka ve modeli | Üretici protokolüne erişim ve parça bulunabilirliği fiyatı etkiler. |
| İşin aciliyeti | Aynı gün teslim istenen işlerde iş programı yeniden düzenlenir. |
Kod numarasına bakarak telefonda fiyat söylemiyoruz; aynı kod üç farklı devreye çıkabilir. Tarama ve ölçüm sonrası kalem kalem yazılı bilgi veriyoruz. Kodun beyinde kalıcı olarak durduğu durumlar için crash data silme sayfamıza, kodların gösterge panelindeki karşılıkları için airbag sıfırlama sayfamıza bakabilirsiniz.
Süre bilgisi
| İşlem | Ortalama süre |
|---|---|
| Tam tarama ve kod dökümü | 20-40 dakika |
| Besleme ve şase ölçümü | 20-30 dakika |
| Devre ölçümü ve kaynak daraltma | 1-3 saat |
| Bağlantı onarımı (soket, pin, tesisat) | 1-2 saat |
| Beyindeki kaza kaydının silinmesi | 1-2 saat |
| Modül veya sensör değişimi | 2-4 saat |
| Kod silme sonrası sürüş çevrimi ve doğrulama | 30-60 dakika |
| Araçta toplam kalış süresi | Çoğu işte 1 iş günü |
Aralıklı kodlarda test birkaç sürüş çevrimine yayılabilir; bu durumda süreci baştan bildiririz. Parça gerektirmeyen işler genellikle aynı gün tamamlanır.
Sık sorulan sorular
Arıza kodunu silersem lamba söner mi?
Çoğu araçta kod silindiğinde lamba geçici olarak söner. Ancak arıza giderilmediyse kod ilk kontak çevriminde veya kısa bir sürüş sonrasında geri gelir. Yani silme işlemi bir çözüm değil, arızanın aktif olup olmadığını anlamak için kullanılan bir adımdır.
Aynı kod neden farklı araçlarda farklı anlama geliyor?
Standart kod aileleri ortak olsa da üreticiler kendi özel kodlarını kullanabilir ve aynı numarayı farklı devreler için tanımlayabilir. Bu nedenle kod, aracın markası ve modeli bilinmeden tek başına yorumlanamaz. Doğru yorum, kodun o araca ait servis bilgisiyle ve ölçüm sonucuyla birlikte değerlendirilmesiyle yapılır.
Kod okumak için hangi cihaz gerekir?
Temel okuma için standart OBD-II okuyucular yeterlidir. Ancak airbag ve gövde sistemleri çoğu araçta markaya özel protokollerle çalışır; bu sistemlerde tam kapsamlı okuma için üretici protokolünü destekleyen cihaz gerekir. Cihaz ne olursa olsun, kodun doğrulanması için ölçüm şarttır.
B1193 benzeri bir kayıt gördüm; araç kazalı mı demek?
Bu tür bir kayıt, beyinde çarpışma verisinin durduğunu gösterir. Aracın gerçekten darbe alıp almadığını anlamak için kaporta, modüller, kemer gergileri ve tesisat birlikte incelenmelidir. Kayıt silindikten sonra sistem yeniden taranarak modüllerin gerçekten çevrimiçi olduğu doğrulanmalıdır.
Kod silindikten sonra kaç sürüş çevrimi beklemek gerekir?
Markaya göre değişmekle birlikte, kalıcı kodların kendiliğinden temizlenmesi için birkaç sürüş çevrimi gerekir. Çevrim, motorun soğuk başlatılması ve belirli koşullarda sürüş yapılması anlamına gelir. Bu nedenle işlem sonrası aracın bir süre kullanılması, doğrulamanın en güvenilir parçasıdır.
Kodu kendim okusam, size gelmem gerekir mi?
Kodu okumanız süreci hızlandırır ama yerini almaz. Kod bize hangi devreye bakacağımızı söyler; arızanın sensörde mi, sokette mi, tesisatta mı olduğunu ancak ölçüm gösterir. Kodu ve varsa dökümü bizimle paylaşmanız, ön değerlendirmeyi kısaltır.
Airbag arıza kodlarınızı birlikte değerlendirelim
Vizyon Oto Airbag olarak kod okumayı bir teşhis aracı olarak kullanıyor, teşhisi ölçümle tamamlıyoruz. Amacımız kodu silmek değil, kodu üreten nedenin ortadan kalkmasını sağlamak; bu nedenle her işlemde öncesi ve sonrası ölçüm değerlerini paylaşıyoruz.
Aracınızda okunan kodları ve belirtileri bize iletmeniz hâlinde hangi ölçümle başlayacağımızı önceden planlayabiliriz. Kodların beyin tarafındaki karşılıkları için airbag beyni tamiri, sistemin bütününün kontrolü için airbag testi ve kontrolü ve genel airbag işleri için airbag tamiri sayfalarımızdan bilgi alabilirsiniz.
Randevu ve ön değerlendirme için +90 530 303 64 82+90 530 303 64 82 numarasından bize ulaşabilirsiniz. Çalışma saatlerimiz her gün 09:00 - 17:00 arasındadır; kod dökümünüzü önceden paylaşırsanız aracınızı bekletmeden işleme alabiliriz.
